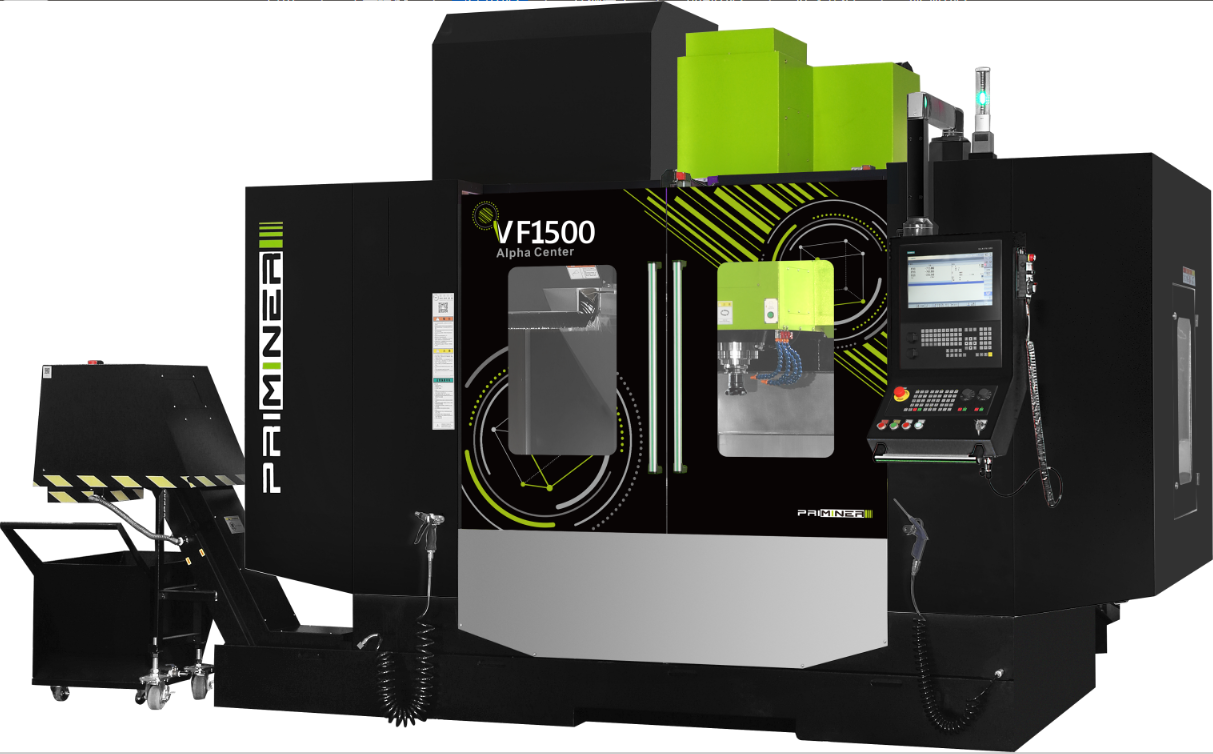

全閉環超高性能線規加工中心VF1500
全閉環超高性能線規加工中心VF1500
- X軸 行程： 1500mm
- Y軸 行程： 760mm
- Z軸 行程： 700mm
- 工作臺尺寸： 1700×700mm
- 主軸： BBT40
- 最大承重： 1500kg
VF1500 全閉環超高性能線規加工中心
工作臺
工作臺尺寸：1700 x 700 mm
T型槽規格 (寬度×數量×間距）：18 x 6 x 100 mm
最大承重：1500 kg
行程
行程：X=1500mm,Y=760mm,Z=700mm
主軸鼻端至工作臺距離：130-830mm
主軸中心至立柱導軌面：802mm
主軸
主軸錐孔和轉速（標配）：BBT40，15000rpm
主軸功率和扭矩：20/53 kW，126/250 Nm
主軸錐孔和轉速（選配1）：HSK A63 ，18000 rpm
主軸功率和扭矩：30/36 kW， 85/102 Nm
主軸錐孔和轉速（選配2）：BBT50 ，10000 rpm
主軸功率和扭矩：20/53 kW，126/250 Nm
快移速度
快速移動速率：24m/min
切削進給速率： 1-12000mm/min
刀庫
刀庫容量：24 把
最大刀長：300 mm
最大刀具直徑（滿刀/鄰空刀）：78/125 mm
最大刀具重量：8 kg
精度 (VDI 3441·全行程)
全行程定位精度：0.008 mm
重復定位精度：0.006mm
機器重量和尺寸
外型尺寸：5180×2365×3170 mm
重量：10000 kg
全封閉防護罩
直聯式主軸15000rpm（VF1100·1300·1500)
24把圓盤刀庫
排屑器
直聯主軸電機座冷卻（VF1100·1300·1500)
三軸直接測量光柵尺系統
工業制冷空調
剛性攻牙
Ethernet，CF卡USB接口
中央集中自動進給潤滑系統
LED工作燈
LED三色警示燈
分離式電子手輪
工具箱
地基墊鐵和調整螺栓
自動沖渣功能
高壓水槍
清潔氣槍
操作維修手冊及控制電路資料
HSK A63內藏式主軸18000rpm（VF1100·1300·1500)
BBT50直聯式主軸10000rpm (VF1100·1300·1500)
主軸中心出水
第四軸
第五軸
刀具測量?jī)x
工件測量?jī)x
油霧收集器
油水分離系統
絲杠中空冷卻系統（VF1100·1300·1500)
200GB SSD 擴展程序存儲
