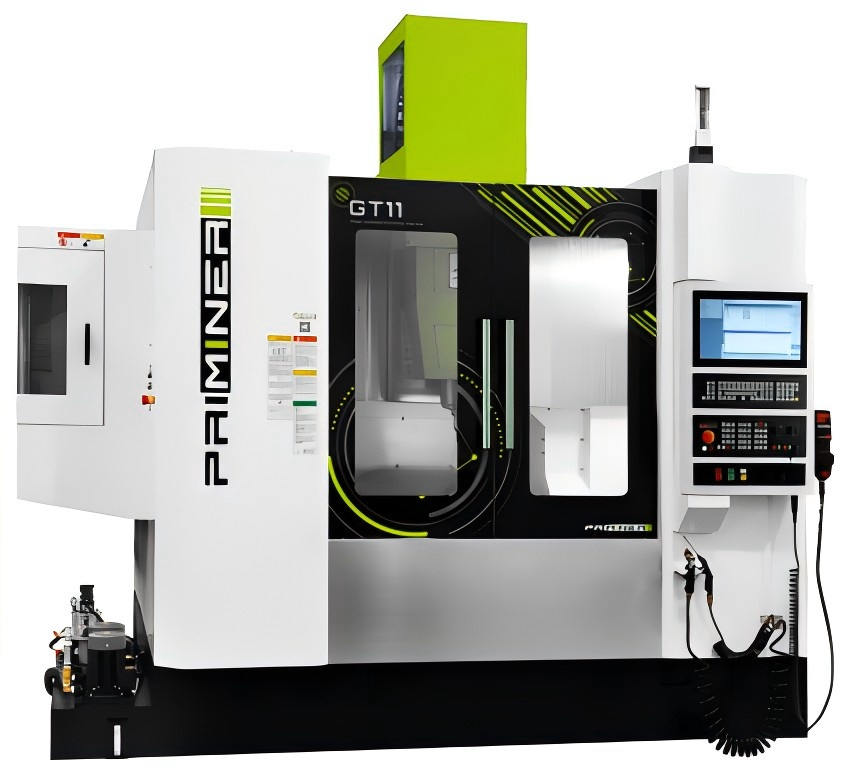

GT11超高性能高速龍門加工中心
超高性能高速龍門加工中心
- X軸 行程： 1150mm
- Y軸 行程： 700mm
- Z軸 行程： 520mm
- 工作臺尺寸： 1200×700mm
- 主軸： HSK A63
- 最大承重： 1500kg
GT11 超高性能高速龍門加工中心
工作臺
工作臺尺寸：1200 x 700 mm
T型槽規格 (寬度×數量×間距）：18 x 6 x 100 mm
最大承重：1500 kg
行程
行程：X=1150mm,Y=700mm,Z=520mm
主軸鼻端到工作臺 120-640mm
主軸
主軸錐孔：HSK A63
主軸轉速：18000 rpm
主軸電機功率：30/36 kW
主軸電機扭矩：85/102 Nm
快移速度
X/Y/Z軸快移速率：24m/min
切削進給速率： 1-12000mm/min
刀庫
刀庫容量：40 把
最大刀長：300 mm
最大刀具直徑(滿刀/鄰空刀）：Φ78 / Φ125 mm
最大刀具重量：8 kg
精度 (VDI 3441·全行程)
XYZ定位精度：0.006 mm
XYZ重復定位精度：0.003 mm
機器重量和尺寸
外型尺寸：3685×3855×3100 mm
重量：9000 kg
全封閉式防護罩
HSK A63內藏式主軸18000rpm
40把鏈?zhǔn)剿欧稁?/span>
工業制冷空調
±0.1度高精度主軸水冷系統
絲杠中空冷卻系統
Ethernet，CF卡USB接口
中央集中自動進給潤滑系統
LED工作燈
LED三色警示燈
分離式電子手輪
工具箱
地基墊鐵和調整螺栓
自動沖渣功能
高壓水槍
清潔氣槍
操作手冊及控制電路資料
HSK A63內藏式主軸16000rpm， 30/36 kW，100/120 Nm
主軸中心出水
μm微米級加工精度提升包
刀具測量儀
工件測量儀
油水分離系統
微量潤滑系統
切削液冷卻系統
排屑器
200GB SSD 擴展程序存儲
