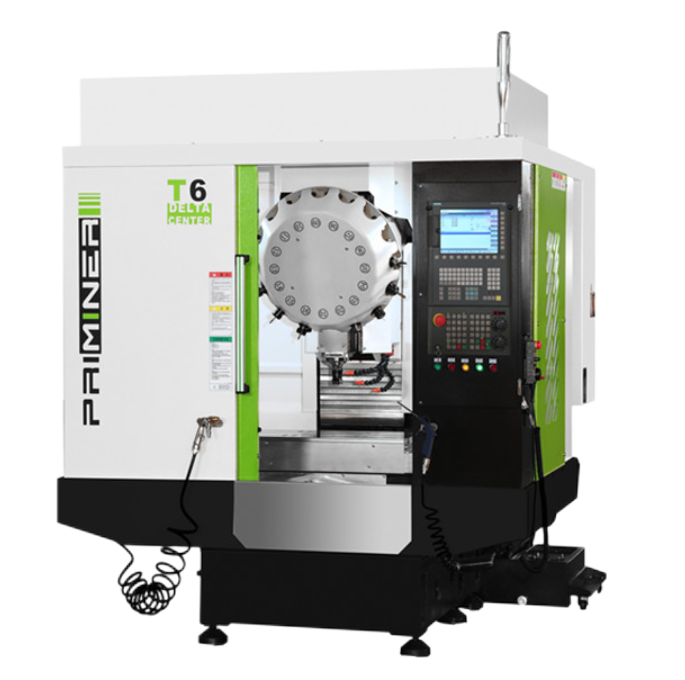

高速鉆攻中心T6
床身結構堅固、能承受高G運動產生的慣量 高速靜音螺桿、靜音線軌使熱變位少，精度高 直結高速主軸反應快，鉆孔攻牙效率高 三軸48米高速位移，可節省50%非加工時間 加高立柱設計，預留安裝第四/五軸空間 進口三軸護罩保護螺桿線軌，提高機床使用壽命
- X軸 行程： 600mm
- Y軸 行程： 400mm
- Z軸 行程： 300mm
- 工作臺尺寸： 700×420mm
- 主軸： BT30
- 最大承重： 350kg
高速鉆攻中心T6
工作臺
工作臺尺寸：700 x 420 mm
T型槽規格 (寬度×數量×間距）：14 x 3 x 125 mm
最大承重：350 kg
行程
行程：X=600mm,Y=400mm,Z=300mm
主軸鼻端至工作臺面：150-450mm
主軸中心至立柱導軌面：465mm
主軸
錐孔：BT30
主軸電機功率：4.8/19 kW（Siemens），3.7/13 Kw（Fanuc）
轉速：12000RPM
快移速度
快速移動速率：48m/min
切削進給速率： 1-12000mm/min
刀庫
刀庫容量：21 把
最大刀長：200 mm
最大刀具直徑（滿刀/鄰空刀）：60/80 mm
最大刀具重量：2 kg
精度 (VDI 3441·全行程)
全行定位精度：0.008 mm
重復定位精度：0.006mm
機器重量和尺寸
外型尺寸：1760×2450×2300 mm
重量：3000 kg
全封閉防護置
直聯式主軸12000RPM
21把伺服刀庫
主軸油冷機
熱交換機
以太網，CF卡和USB接口
中央集中自動進給潤滑油系統
冷卻系統
LED工作燈
LED三色警示燈
分離式電子手輪
工具箱
地基墊鐵和調整螺栓
自動沖渣功能
高壓水槍
清潔氣槍
操作維修手冊及控制電路資料
