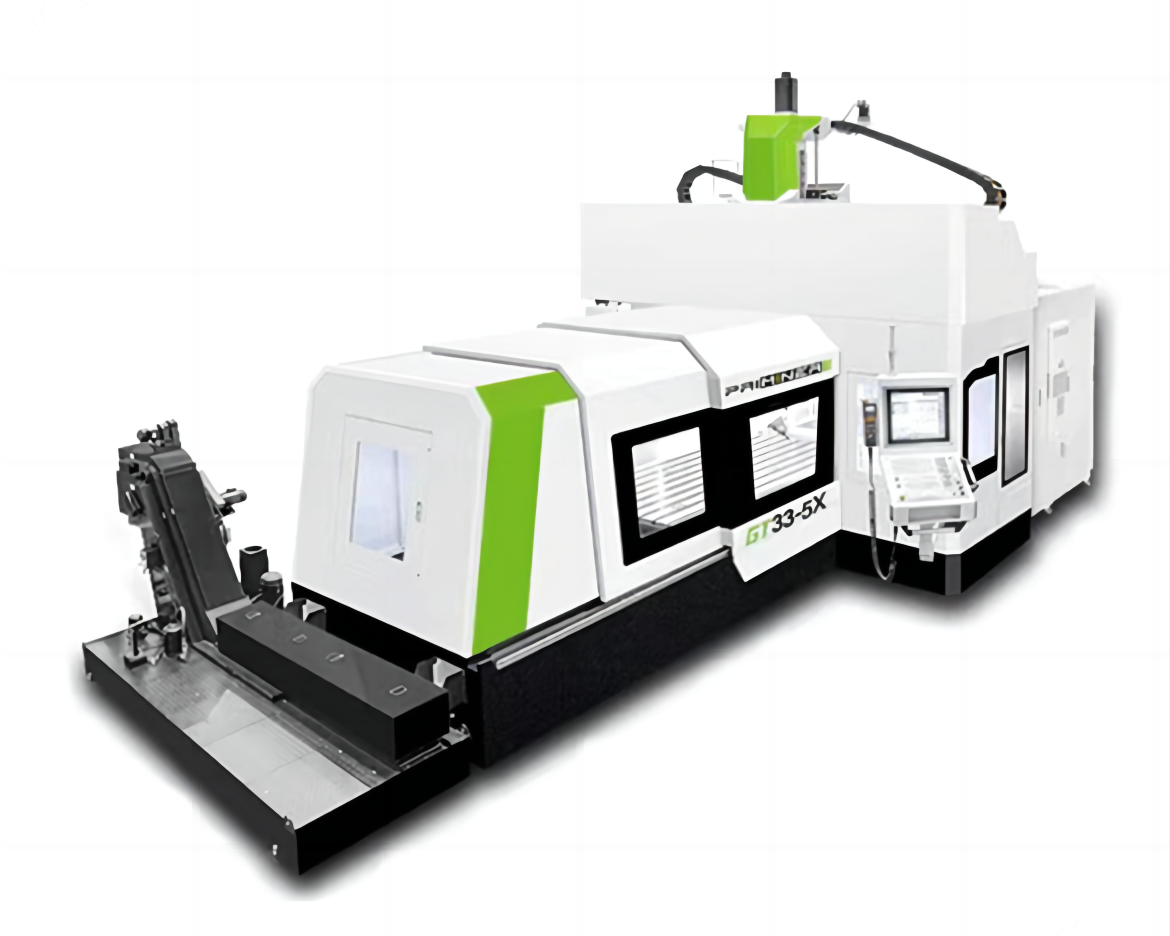

GT33-5X 五軸高速龍門加工中心
GT33-5X 五軸高速龍門加工中心
- X軸 行程： 3300mm
- Y軸 行程： 1900mm
- Z軸 行程： 800mm
- 工作臺尺寸： 3300×1700mm
- 主軸： HSK A63
- 最大承重： 10000kg
GT33-5X 五軸高速龍門加工中心
工作臺
工作臺尺寸：3300 x 1700 mm
T型槽規格 (寬度×數量×間距）：22 x 9 x 180 mm
最大承重：10000 kg
A/C軸：±108°/±270°
行程
行程：X=3300mm,Y=1900mm,Z=800mm
90度中心線至工作臺距離 410-1210mm
主軸鼻端到工作臺 100-900mm
主軸
主軸錐孔：HSK A63
主軸轉速：24000 rpm
主軸電機功率：42/56.7 kW
主軸電機扭矩：68/90.2 Nm
快移速度
X/Y/Z軸快移速率：24/30/30m/min
切削進給速率： 1-12000mm/min
A/C軸最大速度：50 rpm
刀庫
刀庫容量：60 把
最大刀長：300 mm
最大刀具直徑(滿刀/鄰空刀）：Φ78 / Φ150 mm
最大刀具重量：8 kg
精度 (VDI 3441·全行程)
XYZ定位精度：0.015 mm；6/8 arc-sec（A/C軸）
XYZ重復定位精度：0.010 mm；3/4 arc-sec（A/C軸）
機器重量和尺寸
外型尺寸：10100×5830×4830 mm
重量：30000 kg
HSK A63內藏式主軸24000rpm
60把鏈?zhǔn)剿欧稁?/span>
三軸全閉環光柵尺系統
全封閉式防護罩
主軸油氣潤滑系統
±0.1度高精度主軸水冷機
剛性攻牙
工業制冷空調
Ethernet，CF卡USB接口
中央集中自動進給潤滑系統
刀具切削冷卻系統
LED工作燈
LED三色警示燈
分離式電子手輪
工具箱
兩個螺旋排屑器和一個鏈板排屑器
高壓水槍和清潔水槍
地基墊鐵和調整螺栓
自動沖渣功能
操作手冊及控制電路資料
HSK A100內藏式主軸15000rpm，40把刀庫
絲桿中空冷卻系統
主軸中心出水20Bar_內藏式主軸
波龍激光刀具測量系統 Laser control NT
海德漢工件測量系統 TS460
冷卻液溫度控制系統
油水分離系統
回轉中心誤差自動校正系統
防碰撞系統
