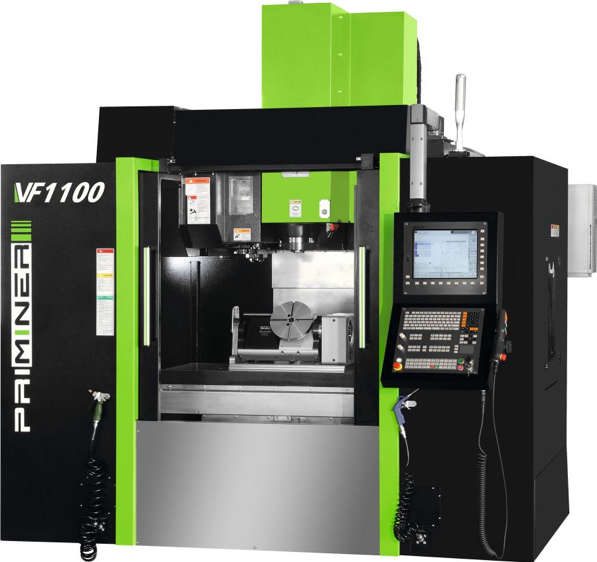

全閉環超高性能立式加工中心 VF1100

全閉環超高性能立式加工中心

  • X軸 行程: 1100mm
  • Y軸 行程: 650mm
  • Z軸 行程: 600mm
  • 工作臺尺寸: 1300 x 600mm
  • 主軸: BBT40, 15000rpm
  • 最大承重: 1000kg


VF1100 全閉環超高性能立式加工中心

工作臺

工作臺尺寸:1300 x 600 mm

T型槽規格 (寬度×數量×間距):18 x 5 x 100 mm

最大承重:1000 kg

行程

行程:X=1100mm,Y=650mm,Z=600mm

主軸鼻端至工作臺距離:150-750mm

主軸中心至立柱導軌面:697mm

主軸

主軸(標配):BBT40,15000rpm

主軸功率和扭矩:20/53 kW,126/250 Nm

快移速度

X/Y/Z軸快移速率:36m/min

切削進給速率: 1-12000mm/min

刀庫

刀庫容量:24 把

最大刀長:300 mm

最大刀具直徑(滿刀/鄰空刀):78/125 mm

最大刀具重量:8 kg

精度 (VDI 3441·全行程)

XYZ定位精度:0.006 mm

XYZ重復定位精度:0.004mm

機器重量和尺寸

外型尺寸:3850×3100×3185 mm

重量:7500 kg


海德漢X, Y, Z軸直接測量光柵尺系統

全封閉防護罩

HSK A63內藏式主軸20000rpm(VF900)

直聯式主軸15000rpm(VF1100·1300·1500)

24把圓盤刀庫

排屑器

直聯主軸電機座冷卻(VF1100·1300·1500)

三軸直接測量光柵尺系統

工業制冷空調

剛性攻牙

Ethernet,CF卡USB接口

中央集中自動進給潤滑系統

LED工作燈

LED三色警示燈

分離式電子手輪

工具箱

地基墊鐵和調整螺栓

自動沖渣功能

高壓水槍

清潔氣槍

操作維修手冊及控制電路資料


BBT40直聯式主軸15000rpm (VF900)

HSK A63內藏式主軸18000rpm(VF1100·1300·1500)

BBT50直聯式主軸10000rpm (VF1100·1300·1500)

主軸中心出水

第四軸

第五軸

刀具測量?jī)x

工件測量?jī)x

油霧收集器

油水分離系統

絲杠中空冷卻系統(VF1100·1300·1500)

200GB SSD 擴展程序存儲
